16年锅炉除尘器厂家详解布袋除尘器安装方案

2020-12-29 17:09:48 | 点击量:143 | 作者 :丁保存

布袋除尘器由于其体型一般较大,为了方便运输,通常是各部件运到业主现场再进行专门的组装安装。布袋除尘器安装也需要做好具体方案的,先安装什么,再安装什么。


布袋除尘器

图:布袋除尘器


在前文教你如何正确安装布袋除尘器 萧阳(昊阳)环保也有教你如何安装;还有前文布袋除尘器安装注意事项有哪些?也有非常详细介绍安装布袋除尘器需要注意事项;另外在前文浅谈布袋除尘器的安装细节 也有非常详细的关于布袋除尘器安装介绍。


今天我们再来谈谈布袋除尘器安装6个方面的方案包括哪些?

1. 布袋除尘器钢支柱安装:

首先需要对安装布袋除尘器的基础地脚螺栓清理干净,并对钢支柱基础编号,向土建索取基准线,做好标记,根据图纸所示位置,画出布袋除尘器的每个钢柱的坐标位置,用墨线弹出,测量准确作好记录,测量每根地脚螺栓的位置误差并校正、调直。

当布袋除尘器设备到现场后,组织人员对布袋除尘器设备外观、焊接及规格数量进行检查,检查合格后再倒运到施工现场,码放整齐,垫实,按图编号,并与基础相对应。

然后按照土建所给标高调整好预埋钢板标高,通过调整预埋钢板下部螺母来找预埋钢板水平。预埋钢板标高、水平找正后,按图示位置安装柱脚,用水平仪找正,通过调整预埋钢板下部螺母来找柱脚水平、标高。柱脚安装完毕,作好记录,紧死地脚螺栓,然后报验。验收合格之后,将柱脚底板与预埋钢板焊接牢固,并申请二次灌浆。

然后再吊装布袋除尘器设备,吊装布袋除尘器设备前,需将立柱底板划线然后吊起找正后与柱底板螺栓连接。

吊装顺序为先吊装中间固定支柱,而后依次向外吊装。

吊装使用经纬仪找支柱铅垂度,后用钢卷尺检查柱距、对角线,注意栓好拖拉绳。每根钢支柱安装完,用临时横撑固定(成四方形)。待所有钢支柱安装完,搭满堂红架子,铺好脚手板,挂好安全网。吊车配合,安装斜撑。安装斜撑时注意保证钢支柱铅垂度、柱距、对角线,斜撑点焊后,应校核钢支柱铅垂度、柱距、对角线,合格后再进行斜撑焊接,全部钢支柱立好后按设计标准校验钢支柱的柱距、标高、垂直度符合质量要求。

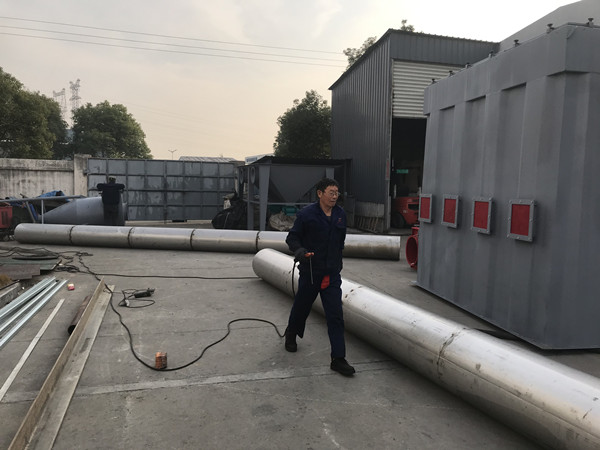

布袋除尘器安装进行中

图:布袋除尘器安装进行中


2.布袋除尘器的膨胀支座及底梁安装:

布袋除尘器的每根钢支柱顶部安装一个膨胀支座,用来调整整个布袋除尘器的膨胀,其中一个固定支座,其它为活动支座,首先在地面按其安装位置编号,按设计调好每个活动支座的膨胀量和膨胀方向,做好标记,用吊车就位在钢支柱顶部。与钢支柱顶板焊接,焊接时应分几次施焊。

底梁在地面分两部分组合吊装,组合前对设备进行外观检查,如有缺陷和变形须处理后再进行组合,梁间距和对角要符合设计要求,预留一定的焊接收缩量,组合后吊装就位在膨胀支座上。


3.布袋除尘器灰斗组合吊装:

先装布袋除尘器的灰斗各片组合,在平台上清点编号,对缺陷进行校正,将布袋除尘器灰斗上部四片大口朝下按编号对接施焊,再将布袋除尘器下部在灰斗与上部焊成一体,然后在灰斗四周安装弧形板及支撑,用吊车翻转,安装导流板,各部组合要按图施工,焊缝严密、美观,组合好后做渗油试验,发现渗漏及时补焊。

要求安装布袋除尘器灰斗与底梁间的密封板,焊缝要均匀、密封良好。


4. 布袋除尘器壳体结构安装:

安装布袋除尘器壳体结果前,先要进行立柱大梁的安装。和具体是先一排三根立柱和一根顶部大梁在地面组合后吊装,把立柱大梁按图纸位置摆好,用枕木找平、找正,安装连接螺栓定位,校正各部尺寸,立柱间距允许偏差5mm,顶部和柱脚对角线偏差允许7mm,合格后焊接好。

然后再用履带吊车将首排立柱大梁组合件吊起就位在底梁上,拧紧与底梁间的连接螺栓,用经纬仪与拖拉绳配合将立柱找正固定,再吊装弟二排立柱大梁组合件,依此类推,将五排立柱大梁全部安装完毕。

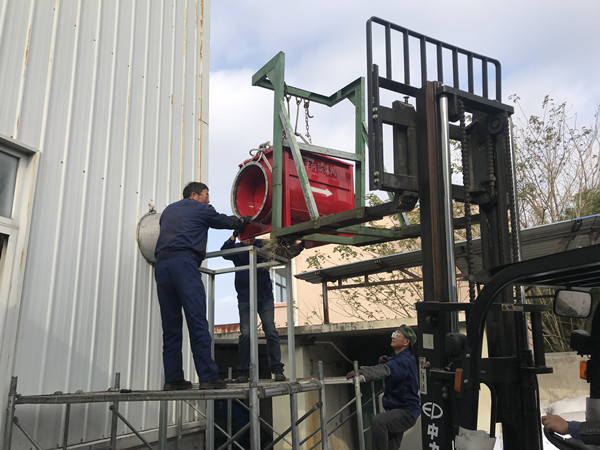

布袋除尘器泄爆阀正在安装中

图:布袋除尘器泄爆阀正在安装中


5. 布袋除尘器其它部件安装:

布袋除尘器的进、出气烟箱安装:

布袋除尘器都是有两个进气烟箱和两个出气烟箱。烟箱组合须在平台上进行。组合时大口朝下,按设计尺寸组合焊接,组合后安装内部装置,烟箱组合焊接后作渗油试验,发现渗漏及时补焊。

布袋除尘器楼梯平台的安装:

布袋除尘器的平台的牛腿生根在底梁和立柱上,在底梁立柱组合时按设计尺寸安装焊接牢固。

布袋除尘器的扶梯平台的栏杆安装要严格按图进行。立杆垂直、横杆平行。

要求:布袋除尘器楼梯平台安装好后,外表美观、焊缝牢固饱满,所有楼梯扶手与平台栏杆在相连处焊为一体。扶梯平台栏杆与其它本体干涉处,按实际适当切割。

特别需要注意的点就是布袋除尘器顶部密封一定要做好。所有的密封焊缝必须做100%检查,发现渗漏及时补焊。密封工作结束后,布袋除尘器应做整体密封试验,将布袋除尘器所有门孔封闭,在布袋除尘器内部点燃两个烟雾弹,同时利用风机给布袋除尘内部吹风,检查布袋除尘外部密封处是否有烟冒出,发现问题及时处理补焊。

布袋除尘器的顶部密封分为两层,下一层铺设在阳极板上横梁上,用角钢定位后接缝处敷设涂料密封。上层密封顶板与大梁上端密封焊接,两层顶板间空气静止,起到了保温的作用。


6.布袋除尘器龙骨、滤袋安装:

布袋除尘器箱体安装焊接完成后,经检查验收合格后,即可进行龙骨、滤袋等的安装。布袋除尘器的龙骨安装时应检查无毛刺、变形,龙骨固定后应垂直、牢靠,各龙骨间距均匀、排列整体,与箱体保持一定的安全距离。

布袋除尘器除尘滤袋的安装应先检查有无孔洞、破损等缺陷,安装时应缓慢,防止除尘滤袋与周围硬物、尖角物件接触、碰撞。禁止脚踩、重压,以防破损,并用专用卡套固定牢靠。布袋除尘器除尘滤袋安装过程严禁烟火,安装完成后应采取一定措施,防止火灾事故发生。
