湖南纸业集团烟气脱硫

2018-03-01 12:50:41 | 点击量:3331 | 作者 :


  湖南纸业集团烟气脱硫
  湖南长沙***纸业有限公司是一家集研究、开发、生产、销售为一体的现代化生活用纸企业,公司主要生产经营以进口原生木浆为原材料的高、中、低档生活用纸。
  工程内容:1台65t/h锅炉烟气除尘、脱硫工程。
 采取工艺:除尘采用布袋除尘,脱硫采用钙-钙双碱法湿法脱硫。
 工艺原理:常规石灰湿法脱硫工程存在的主要问题是石灰乳直接脱硫过程生成的亚硫酸钙和硫酸钙在水中的溶解度很小,极易达到过饱和而结晶出来,在器壁上形成垢层,严重时将使设备、管道堵塞而无法运行。萧阳环保采用的钙-钙双碱法脱硫工艺正是在这种状况下被研发出来。该法的脱硫及防垢机理如下:
  脱硫塔内的反应 :SO2与亚硫酸钙发生反应
  CaSO3·1/2H2O + SO2 +1/2H2O→Ca(HSO3)2
  本研究测定了Ca(HSO3)2在30℃时的饱和浓度为12.4g/100gH2O,不会结晶析出。因此,可以避免CaSO4·2H2O在塔内结垢。
  循环池内的反应:Ca(OH)2与脱硫液中Ca(HSO3)2反应,再生出CaSO3·1/2H2O。
  Ca(OH)2+Ca(HSO3)2→2CaSO3·1/2H2O+H2O
  其实质就是用亚硫酸钙悬浮液在塔内脱硫,生成溶解度很大的亚硫酸氢钙(因而设备不结垢),再用氢氧化钙在循环池内与亚硫 酸氢钙反应,再生出亚硫酸钙循环脱硫。在这里,循环池实际上是一个亚硫酸钙的再生反应器。
 钙-钙双碱法的优点是:
  (1)系统物料单一,只有钙一种物质;
  (2)工艺简单,无从再生钠碱液中分离出CaSO3·1/2H2O沉渣的分离过程;
  (3)不消耗钠碱,脱硫费用低;
  (4)由于钙-钙双碱法操作pH值比低pH值石灰石/石灰法高,液气比低得多,故能耗低得多。
  钙-钙双碱法工艺流程图:
  流程说明:
  (1) 烟气流程:锅炉烟气经除尘器出来后,通过引风机进入二氧化硫吸收系统。在脱硫系统中,依次通过塔内部的喷淋设施、复合式塔 板,在吸收塔内完成脱硫洗涤,洁净烟气由塔顶除雾器除雾脱水后经烟囱排放。脱硫系统设有旁路烟道,烟道上设有挡板门。
  (2)脱硫液流程:脱硫液在吸收塔内与二氧化硫充分接触、反应后,流入循环池内收集。由循环水泵泵入吸收塔循环使用,完成脱硫后的浆液流入脱硫循环池,与池内不断泵入的新鲜石灰乳液反应,再生出亚硫酸钙,循环使用。为了防止亚硫酸钙离子浓度富集,部分脱硫液泵入浓缩沉淀池。

  (3)脱硫产物处理流程:脱硫液在循环池中得到再生,脱硫过程中二氧化硫以亚硫酸钙和硫酸钙的形式存在于循环池,为了防止溶液中 亚硫酸钙离子浓度富集,部分脱硫液送入脱硫产物分离系离系统处理。经泵入浓缩沉淀池增浓后,送入过滤机进一步脱水,部分滤液循环用于 制备石灰乳,少部分外排,脱水后脱硫渣外运。

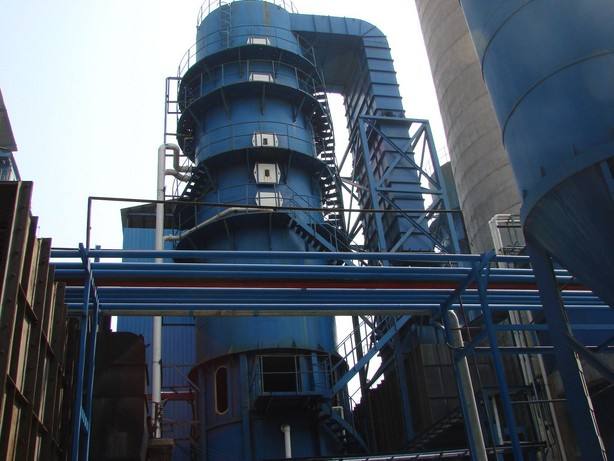

湖南纸业集团烟气脱硫
